1. Alapvető bevezető

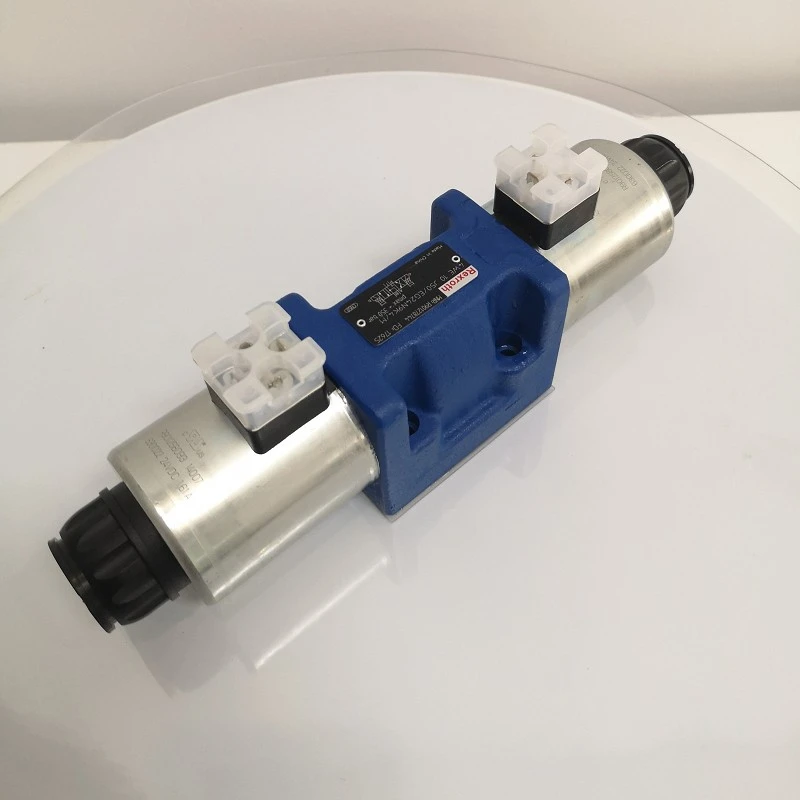

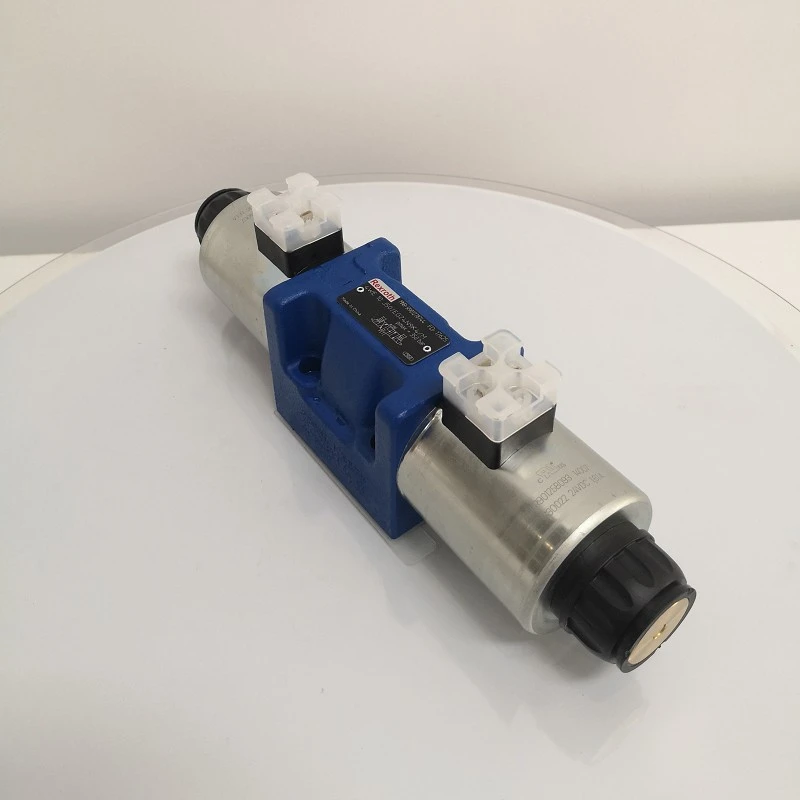

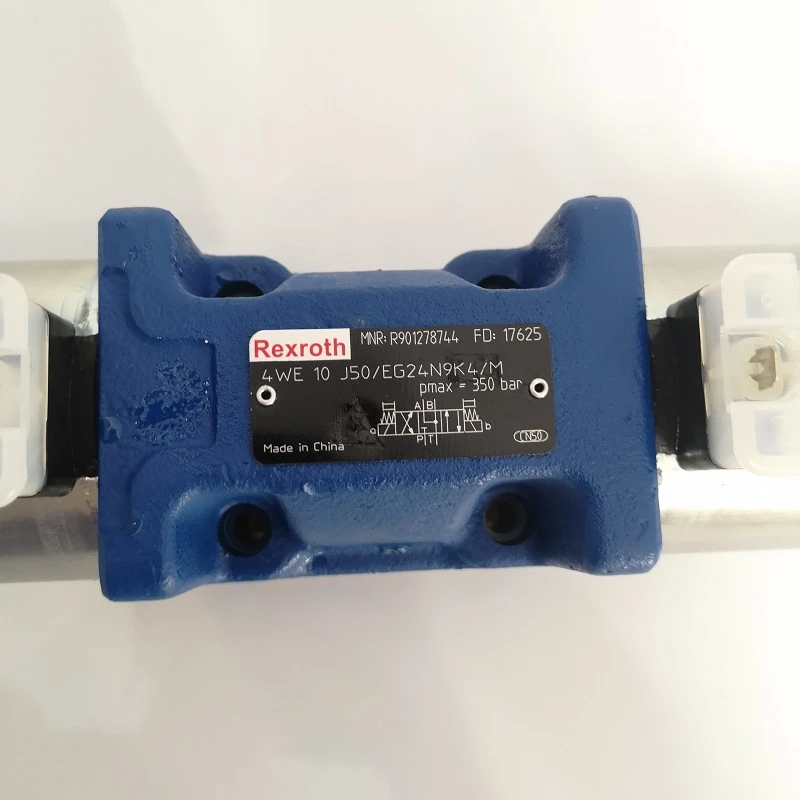

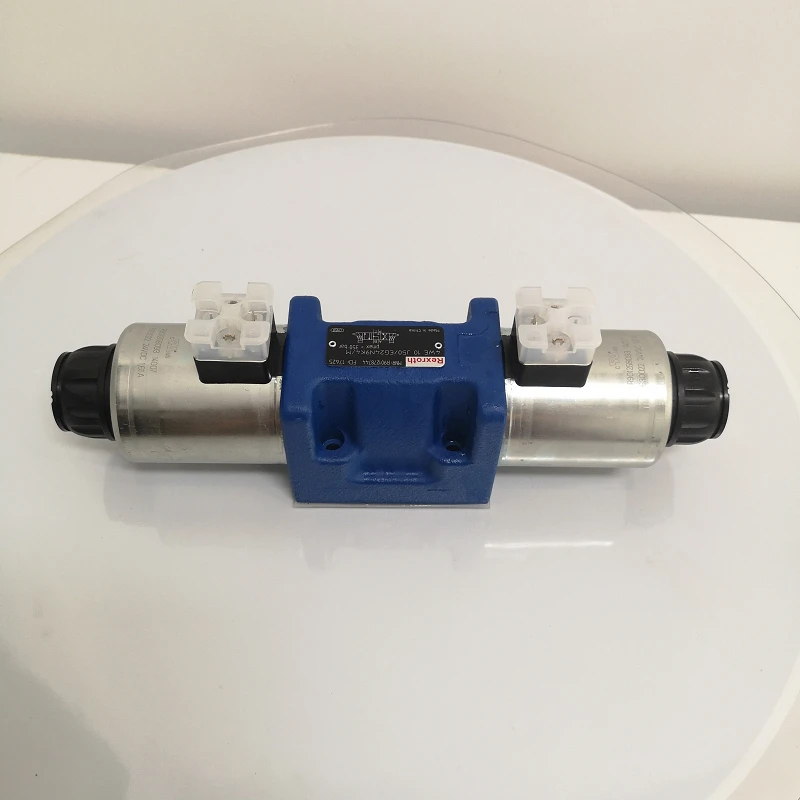

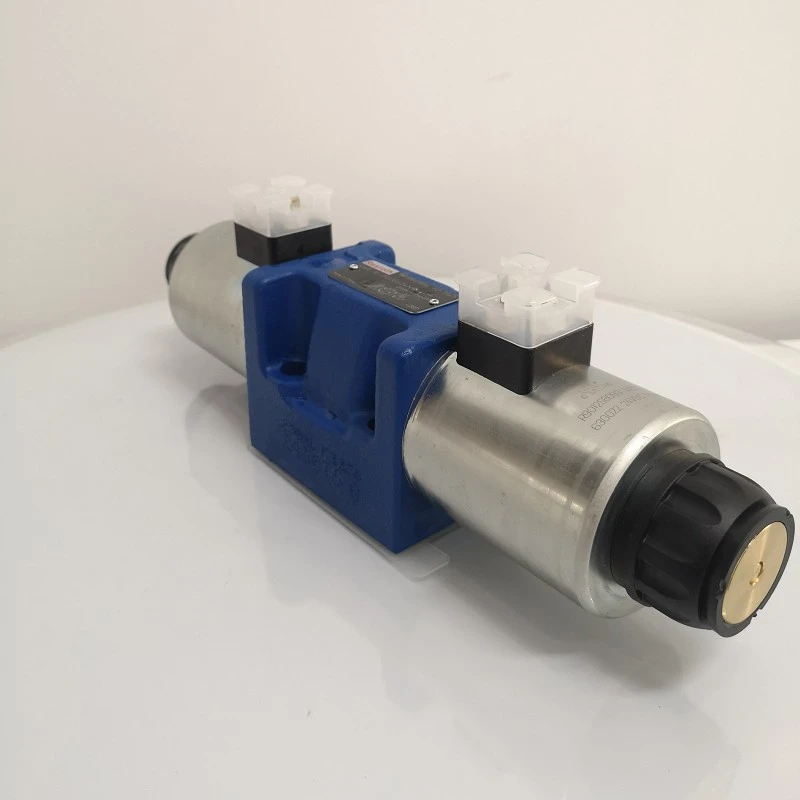

-4WE10J50/HG24N9K4/M egy nagy teljesítményű elektromágneses irányszelep. Kulcsszerepet játszik a hidraulikus vezérlőrendszerekben, amelyeket főként a hidraulikaolaj áramlásának szabályozására használnak, ezáltal biztosítva a hidraulikus működtetők, például hidraulikus hengerek és hidraulikus motorok mozgási irányának szabályozását.
2. Működési elvvel kapcsolatos
-A működési elvet tekintve a belső elektromágnes bekapcsolásakor mágneses teret hoz létre. Ennél az elektromágneses irányított szelepnél, ha névleges DC 24V feszültséget (amelyet a HG24 képvisel), az elektromágnes által generált elektromágneses erő elegendő ahhoz, hogy a szelepmagot mozgásba hozza. A "J" egy speciális szelepmag-funkciót jelöl, amely meghatározza a szelep egyes olajnyílásainak csatlakoztathatóságát különböző üzemállapotokban, ezáltal precízen szabályozható a hidraulikaolaj áramlási iránya. Például egy bizonyos üzemállapotban összekapcsolhatja a nyomás alatti olajnyílást az egyik munkaolaj-nyílással és a visszatérő olajnyílást egy másik munkaolaj-csatlakozóval, hogy a hidraulikus hengert kinyújtsa vagy visszahúzza.
3. A speciális funkciók tekintetében
-Kézi vészműködtető berendezéssel (N9) van felszerelve. Ez egy nagyon fontos funkció, elektromos rendszer meghibásodása esetén (például elektromágneses sérülés vagy áramszünet) a kezelő manuálisan módosíthatja a szelepmag helyzetét. Ez a vészüzemi eszköz védőintézkedésekkel is rendelkezik, amelyek biztosítják, hogy a szelep ne sérüljön meg kézi működtetés során, és vészhelyzetekben is képes fenntartani a hidraulikus rendszer bizonyos működőképességét, garantálva a rendszer biztonságos és stabil működését. .
4. Telepítés és kompatibilitás
-Beépítési szempontból a szelep beépítési méretei megfelelnek a megfelelő szabványoknak, és az "50" szám is a beépítési előírásokhoz kapcsolódik, így nagyon kényelmes a hidraulikus rendszerekbe történő beépítés anélkül, hogy a csatlakozó részeken különösebb módosításokat kellene végezni a rendszerről. Elektromos csatlakozása a DIN EN 175301-803 szabványnak megfelelő alkatrész-dugaszokkal (K4) rendelkezik, ami biztosítja a jó kompatibilitást más elektromos berendezésekkel. Összetett hidraulikus elektromos vezérlőrendszerek kiépítésekor könnyen csatlakoztatható más vezérlőelemekhez, csökkentve ezzel az inkompatibilis elektromos csatlakozások okozta problémákat.
5. Ipari alkalmazási terület
-Ipari alkalmazásokban az ilyen típusú elektromágneses irányszelepeket széles körben használják. A szerszámgépiparban a munkaasztal előtolási irányának és sebességének szabályozására használható; A fröccsöntő gépekben pontosan tudja szabályozni a fröccsöntő szerszámok nyitási és zárási műveleteit és a fröccsnyomást; Az építőipari gépek területén, mint például a kotrógépek gémjének, karjának és kanálának mozgásvezérlése, valamint a rakodógépek be- és kirakodásának mozgásszabályozása, mind erre az elektromágneses irányszelepre támaszkodik.
